Ürün ayrıntıları:
|

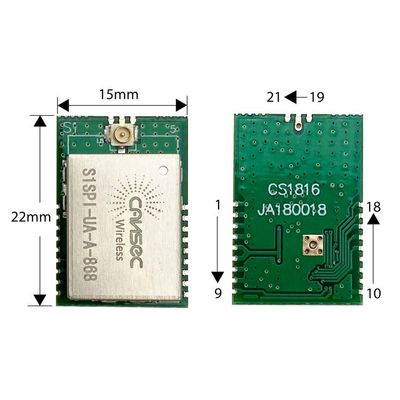

| boyut: | 15 mm * 22 mm * 3,2 mm | TX Gücü: | 14 dBm |
|---|---|---|---|
| Rx hassasiyeti: | -118dBm | TX akımı: | 50mA |
| RX akımı: | 12mA | Bekleme akımı: | 1uA |
| Anten Tipi: | IPEX Bağlayıcı | Yonga seti: | ST'den Spirit-1 |
| Vurgulamak: | 1uA Alt GHz Modülü,S1SPI-UA-A Alt GHz Modülü,14dBm Spirit 1 ST Modülü |
||

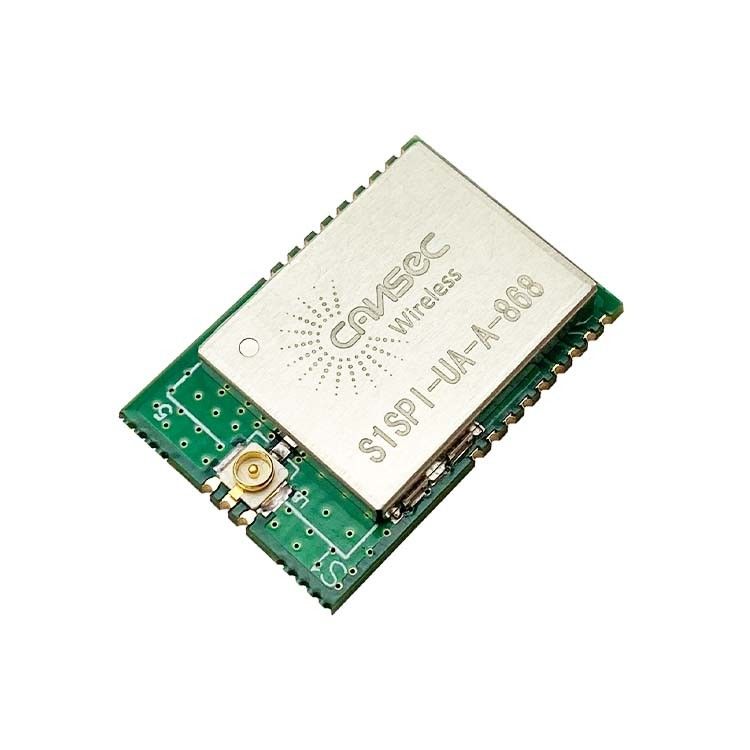

ST Spirit-1 yonga setli S1SPI-UA-A Alt GHz modülü
|
Parametre
|
Minimum
|
Tip
|
Maks.
|
Birim
|
|
|
Çalışma gerilimi
|
1.8
|
-
|
3.6
|
V
|
|
|
Çalışma sıcaklığı
|
-20
|
-
|
+70
|
℃
|
|
|
mevcut
tüketim |
Uyku modu
|
-
|
-
|
1
|
uA
|
|
|
Alma modu
|
-
|
9.5
|
12
|
mA
|
|
|
İletim Modu
|
-
|
44
|
47.5
|
mA
|
|
TX Gücü (Taşıyıcı için)
|
-
|
-
|
14
|
dBm
|
|
|
RX Hassasiyeti (Lora Modülasyonu için)
|
-
|
-
|
-118
|
dBm
|
|
|
Mesafe
|
HA:110
UA:230 |
m
|
|||
|
Parametre
|
Minimum
|
Tip
|
Maks.
|
Birim
|
|
|
Çalışma gerilimi
|
1.8
|
-
|
3.6
|
V
|
|
|
Çalışma sıcaklığı
|
-20
|
-
|
+70
|
℃
|
|
|
mevcut
tüketim |
Uyku modu
|
-
|
-
|
1
|
uA
|
|
|
Alma modu
|
-
|
9.6
|
10
|
mA
|
|
|
İletim Modu
|
-
|
49
|
57
|
mA
|
|
TX Gücü (Taşıyıcı için)
|
-
|
-
|
14
|
dBm
|
|
|
RX Hassasiyeti (Lora Modülasyonu için)
|
-
|
-
|
-118
|
dBm
|
|
|
Mesafe
|
HA:110
UA:230 |
m
|
|||
ST Spirit-1 yonga setli S1SPI-UA-A Alt GHz modülü
S1SPI-HA/UA/NA-A Modülü Spirit1 temel alınarak tasarlanmıştır.Spirit1, alt 1 GHz bandındaki RF kablosuz uygulamaları için tasarlanmış, çok düşük güçlü bir RF alıcı-vericisidir.169, 315, 433, 868 ve 915 MHz'de hem lisanssız ISM hem de SRD frekans bantlarında çalışacak şekilde tasarlanmıştır, ancak 300-348 MHz, 387-470MHz'deki diğer ek frekanslarda da çalışacak şekilde programlanabilir. , ve 779-956 MHz bantları.Hava veri hızı 1 ila 500 kbps arasında programlanabilir ve Spirit1, EN 300 220 standardına uygun kanal aralığı 12,5/25 kHz olan sistemlerde kullanılabilir.Çok az sayıda ayrık harici bileşen kullanır ve veri yönetimini, modülasyonu ve demodülasyonu destekleyen yapılandırılabilir bir temel bant modemi entegre eder.Veri yönetimi, verileri tescilli tamamen programlanabilir paket formatında işler, ayrıca M-Bus standart uyumluluk formatına (tüm performans sınıfları) izin verir.Ancak Spirit-1, paketler üzerinde FEC kodlama/kod çözmenin yanı sıra veriler üzerinde döngüsel artıklık kontrolleri gerçekleştirebilir.Spirit1, tüm yüksek hızlı bağlantı katmanı işlemlerini gerçekleştirerek genel sistem maliyetlerini azaltmak için isteğe bağlı bir otomatik onaylama, yeniden iletim ve zaman aşımı protokolü motoru sağlar.
