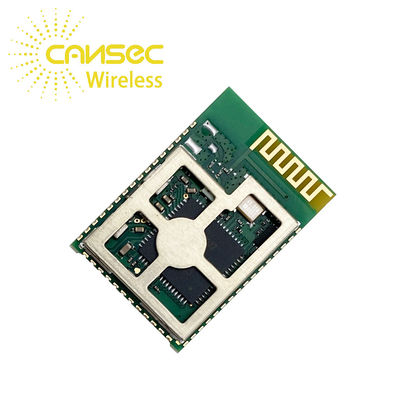

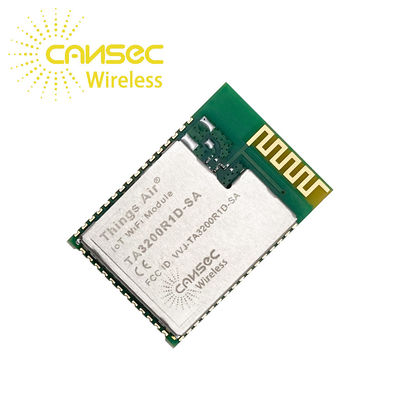

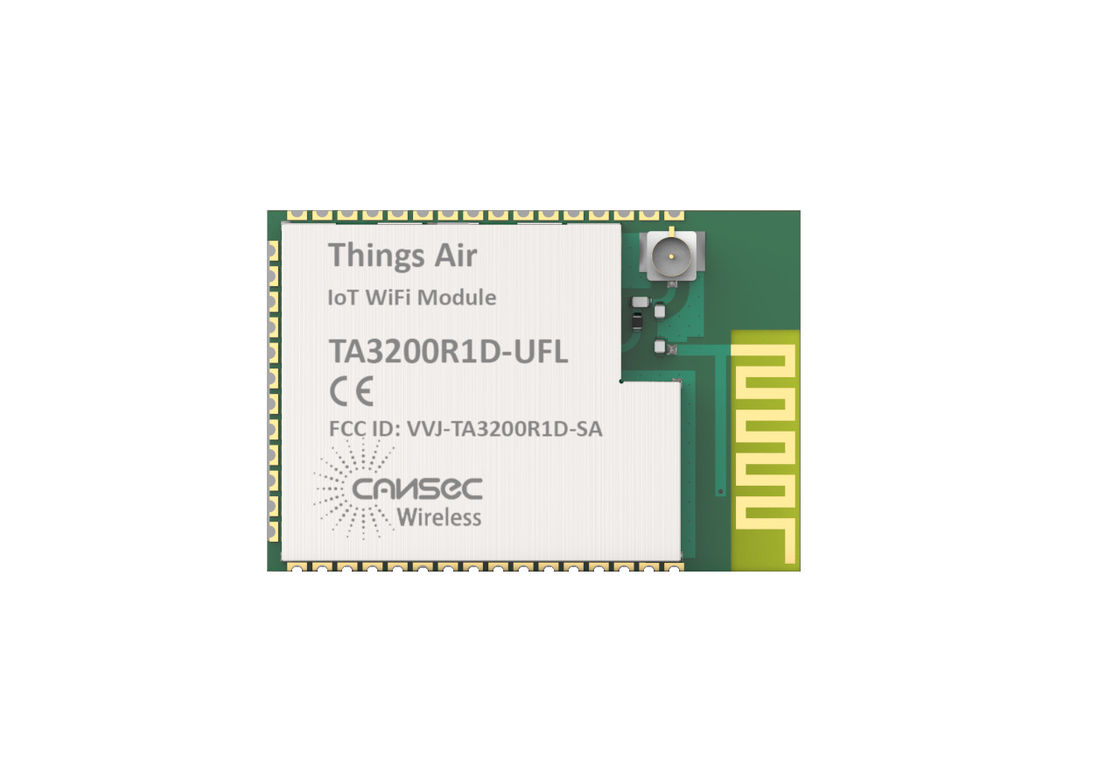

Ta3200R1D Ti CC3200 IoT Wifi Modülü

• Wi-Fi Mikrodenezgâh Modülü

- ARM Cortex-M4 Mikro denetleyici 802.11 b/g/n Wi-Fi Ağ İşlemcisi

- Endüstri Standartı BSD Soket API'leri ile gömülü Wi-Fi Sürücüsü, İstekleyici ve TCP/IP v4 Ağ Yığınları

- Donanım Kripto Motoru TLS (SSL) İnternet Güvenliği için

- Gelişmiş Düşük Güçlü Wi-Fi Modları

- SmartConfig Teknolojisi, WPS ve AP Modu, Wi-Fi Ağına Bağlanmak İçin Başsız Cihazı Yapılandırmak

- Güvenli Cihaz Seçeneği, Çip İçinde 128 Bit Gizli Anahtar ve Güvenli Başlatma

• Uygulamalar Mikrodenetleyicisi Alt Sistemi

- ARM Cortex-M4 Core 80 MHz'de

- Gömülü Bellek Seçenekleri

• Gömülü Flash
• RAM (( 256KB'ye kadar)
• ROM'daki Periferik Sürücüler
• 8Mbit-Onboard flaş

- Gelişmiş için donanım Kripto Motoru

Donanım güvenliği dahil

• AES, DES ve 3DES
• SHA ve MD5
• CRC ve Kontrol Toplamı

- 8 bit, hızlı, paralel kamera arayüzü

- I2S biçimini destekleyen 1 çok kanallı ses seri portu (McASP) arayüzü

- 1 SD (MMC) Arayüzü

- 32 kanallı Mikro Doğrudan Bellek Erişimi (μDMA)

- 2 Evrensel Asinkron Alıcı/İletici (UART)

- 2 Seri Periferal Arayüz (SPI)

- 1 Birbirine Entegre Döngü ((I2C)

- 4 Genel amaçlı zamanlayıcı

- 16 bitlik Pulse-Width Modulation (PWM) modu

- 1 Gözcü Köpeği Zamanlayıcı Modülü.

- 4 Kanal 12 Bit Analog Dijital Değiştiriciler (ADC)

- 22'ye kadar bireysel olarak programlanabilir GPIO Pins

• Wi-Fi Ağı İşlemci Alt Sistemi

- 802.11b/g/n Radyo, Baseband ve Orta Erişim Kontrolü

- TCP/IP yığını

• 8 Eşzamanlı TCP, UDP veya RAW Soketleri
• 2 Eşzamanlı TLS v1.2 veya SSL 3.0 Soketleri

- 256-bit şifreleme ile hızlı, güvenli WLAN bağlantıları için güçlü Kripto Motor

- İstasyon, Erişim Noktası ve Wi-Fi Direkt Modları

- WPA2 Kişisel ve Kurumsal Güvenlik

- Wi-Fi güvenlik durumlarını yönetmek için SimpleLink Bağlantı Yöneticisi

- TX Gücü 18 dBm

- RX Duyarlılığı

• -94.7dBm 1 DSSS
• - 87dBm 11 CCK'da.
• -73dBm 54 OFDM'de

- Uygulama Çıkarımı

• UDP: 16Mbps
• TCP: 12 Mbps
• Güç yönetimi alt sistemi

-Entegre DC-DC Değiştiricisi, geniş güç kaynağı voltajı:

• VBAT:2.3 ila 3.6V

-3.6V'de düşük güç tüketimi

• Gerçek Zamanlı Saati (RTC) 28μA ile uyku halinde
• Düşük güçlü derin uyku: <275μA
• İşlemsiz Bağlantı: 0.875mA@DTIM=1
• RX Trafiği:54mA@54OFDM
• TX Trafiği: 223mA@54OFDM

- İçeride bir saat kaynağı

• 40İç osilatörlü.0-MHz Kristal
• 32.768-kHz Crystal ((RTC)
• Paket ve Uygulama Şartları

• 1Kolay Montaj ve Düşük Maliyetli PCB Tasarımı için.27 mm Pitch, 44-Terminal, 18.22 mm × 26.65 mm Stamp Paketi
• Çalışma sıcaklık aralığı: -20°C - +70°C

Not: Akü akım kaynağı olamazsa ekstra koplama kondansatörleri eklemeyi düşünün.

Ve lütfen bu iki kondansatörün de VBT_CC portuna kapatıldıklarından emin olun.

Cansec Düşük Maliyetli Kablosuz RF Alıcı IoT Wifi Modülü Ta3200R1D Ti CC3200 Wifi Modülü Esnek ODM / OEM Seçeneği
