Ürün ayrıntıları:
|
| boyut: | 18,6 * 33,4 * 2,8 mm | TX Gücü: | 6dBm |
|---|---|---|---|
| Rx hassasiyeti: | -103dBm | TX akımı: | 36mA |
| RX akımı: | 4,6 mA | Bekleme akımı: | 1.5uA |
| Anten Tipi: | Çip Anten | Yonga seti: | nRf52840 |
| Vurgulamak: | Cansec BLE52840SA-B,Ble Bluetooth Modülü Nordic,Nordic NRF52840 IoT Çözümleri |
||

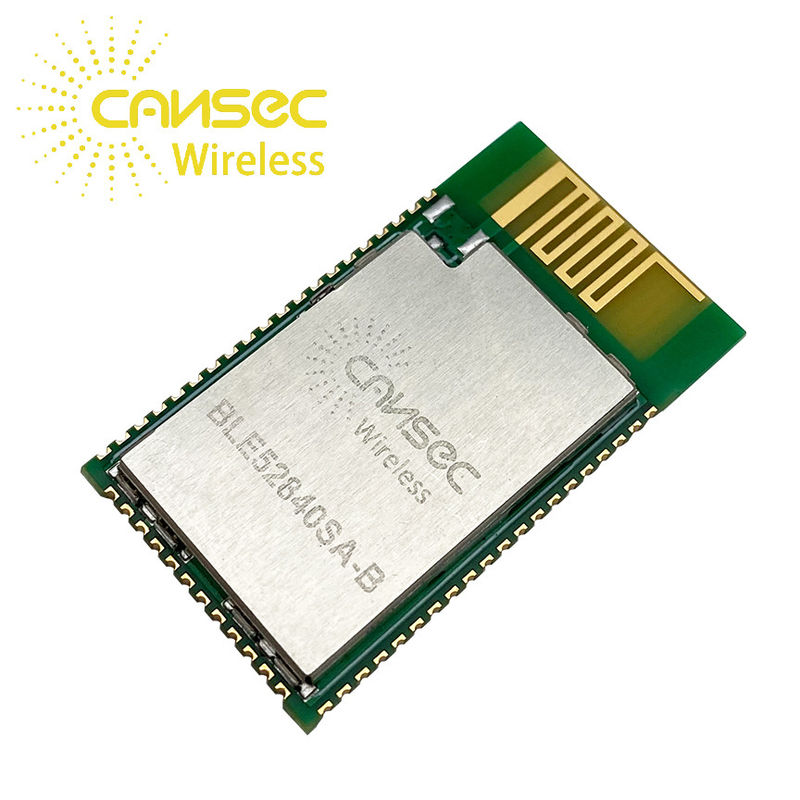

Düşük Fiyat Çoklu Protokol Cansec BLE52840SA-B Nordic NRF52840 IoT Çözümleri Ble I/O Blue Tooth 5.0 Modülü
Düşük Fiyat Çoklu Protokol Cansec BLE52840SA-B Nordic NRF52840 IoT Çözümleri Ble I/O Blue Tooth 5.0 Modülü
| Ped Numarası | isim | Pin Tipi | Açıklama |
| 1 | GND | topraklama pimi | GND'ye bağlan |
| 2 | P1.10 | Dijital G/Ç | Genel amaçlı G/Ç |
| 3 | P1.11 | Dijital G/Ç | Genel amaçlı G/Ç |
| 4 | P1.12 | Dijital G/Ç | Genel amaçlı G/Ç |
| 5 | P1.14 | Dijital G/Ç | Genel amaçlı G/Ç |
| 6 |
P003 AIN1 |
Dijital G/Ç Analog giriş |
Genel amaçlı G/Ç Analog giriş |
| 7 |
P0.28 AIN4 |
Dijital G/Ç Analog giriş |
Genel amaçlı G/Ç Analog giriş |
| 8 | P1.13 | Dijital G/Ç | Genel amaçlı G/Ç |
| 9 | P1.15 | Dijital G/Ç | Genel amaçlı G/Ç |
| 10 |
P0.02 AIN0 |
Dijital G/Ç Analog giriş |
Genel amaçlı G/Ç Analog giriş |
| 11 |
P0.05 AIN3 |
Dijital G/Ç Analog giriş |
Genel amaçlı G/Ç Analog giriş |
| 12 | P0.27 | Dijital G/Ç | Genel amaçlı G/Ç |
| 13 |
P0.07 TRACECLK |
Dijital G/Ç izleme saati |
Genel amaçlı G/Ç İzleme arabelleği saati |
| 14 | P1.08 | Dijital G/Ç | Genel amaçlı G/Ç |
| 15 |
P0.11 TRACEDATA2 |
Dijital G/Ç Verileri izle |
Genel amaçlı G/Ç İzleme arabelleği TRACEDATA[2] |
| 16 | P0.26 | Dijital G/Ç | Genel amaçlı G/Ç |
| 17 |
P0.04 AIN2 |
Dijital G/Ç Analog giriş |
Genel amaçlı G/Ç Analog giriş |
| 18 | P0.06 | Dijital G/Ç | Genel amaçlı G/Ç |
| 19 | P0.08 | Dijital G/Ç | Genel amaçlı G/Ç |
| 20 |
P1.09 TRACEDATA3 |
Dijital G/Ç Verileri izle |
Genel amaçlı G/Ç İzleme arabelleği TRACEDATA[3] |
| 21 |
P0.12 TRACEDATA1 |
Dijital G/Ç Verileri izle |
Genel amaçlı G/Ç İzleme arabelleği TRACEDATA[1] |
| 22 | GND | Güç | Zemin |
| 23 | GND | Güç | Zemin |
| 24 | +VCC | Güç | Güç kaynağı |
| 25 | VDDH | Güç | Yüksek voltajlı güç kaynağı |
| 26 | DCCH | Güç | DC/DC dönüştürücü çıkışı |
| 27 | P0.14 | Dijital G/Ç | Genel amaçlı G/Ç |
| 28 | P0.16 | Dijital G/Ç | Genel amaçlı G/Ç |
| 29 |
P0.18 nRESET |
Dijital G/Ç SIFIRLA |
Genel amaçlı G/Ç Sistem RESET olarak yapılandırılabilir |
| 30 | P0.19 | Dijital G/Ç | Genel amaçlı G/Ç |
| 31 | P0.21 | Dijital G/Ç | Genel amaçlı G/Ç |
| 32 | P0.23 | Dijital G/Ç | Genel amaçlı G/Ç |
| 33 | D+ | Dijital G/Ç | USB D+ |
| 34 | D- | Dijital G/Ç | USB D- |
| 35 | VBUS | Güç | USB 3.3 V regülatör için 5 V giriş |
| 36 | P0.13 | Dijital G/Ç | Genel amaçlı G/Ç |
| 37 | P0.15 | Dijital G/Ç | Genel amaçlı G/Ç |
| 38 | P0.17 | Dijital G/Ç | Genel amaçlı G/Ç |
| 39 | P0.20 | Dijital G/Ç | Genel amaçlı G/Ç |
| 40 | P0.22 | Dijital G/Ç | Genel amaçlı G/Ç |
| 41 | P0.24 | Dijital G/Ç | Genel amaçlı G/Ç |
| 42 |
P1.00 TRACEDATA0
|
Dijital G/Ç Verileri izle
|
Genel amaçlı G/Ç İzleme arabelleği TRACEDATA[0] Seri kablo çıkışı (SWO) |
| 43 | P0.25 | Dijital G/Ç | Genel amaçlı G/Ç |
| 44 | P1.01 | Dijital G/Ç | Genel amaçlı G/Ç |
| 45 | SWDIO | hata ayıklama | Hata ayıklama ve programlama için seri kablo hata ayıklama G/Ç |
| 46 | SWDCLK | hata ayıklama |
Hata ayıklama için seri kablo hata ayıklama saati girişi ve programlama |
| 47 | P1.02 | Dijital G/Ç | Genel amaçlı G/Ç |
| 48 | P1.04 | Dijital G/Ç | Genel amaçlı G/Ç |
| 49 | P1.06 | Dijital G/Ç | Genel amaçlı G/Ç |
| 50 |
P0.09 NFC1 |
Dijital G/Ç NFC girişi |
Genel amaçlı G/Ç NFC anten bağlantısı |
| 51 |
P0.10 NFC2 |
Dijital G/Ç NFC girişi |
Genel amaçlı G/Ç NFC anten bağlantısı |
| 52 | GND | ||
| 53 | P1.07 | Dijital G/Ç | Genel amaçlı G/Ç |
| 54 | P1.05 | Dijital G/Ç | Genel amaçlı G/Ç |
| 55 | P1.03 | Dijital G/Ç | Genel amaçlı G/Ç |
| 56 |
P0.31 AIN7 |
Dijital G/Ç Analog giriş |
Genel amaçlı G/Ç Analog giriş |
| 57 |
P0.29 AIN5 |
Dijital G/Ç Analog giriş |
Genel amaçlı G/Ç Analog giriş |
| 58 |
P0.30 AIN6 |
Dijital G/Ç Analog giriş |
Genel amaçlı G/Ç Analog giriş |
