Ürün ayrıntıları:
|
| Yonga seti: | Semtech tarafından SX1268 | boyut: | 24.3*17*3.4mm |
|---|---|---|---|
| Çalışma sıcaklığı: | -20 ~+85℃ | Çalışma gerilimi: | 1.8-3.7V |
| TX Gücü: | 20dBm | Rx hassasiyeti: | -148dBm |
| Uyku Akımı Tüketimi: | 1.5μA | Kullanım ortamı: | Akıllı Şehir, Endüstri otomasyonu ve sayaçlar |
| Sıklık: | 434/470MHz | Maksimum aralık: | 3km |
| Vurgulamak: | SX1268 433mhz Rf Verici Alıcı Kablosuz Modül,LoRa Yayılmış Spektrum SX1268,20dBm 433mhz Rf Verici Alıcı Kablosuz Modül |
||
LoRa yayılmış spektrum SX1268 uzun mesafe 433MHz kablosuz modül küçük boyutlu düşük güç tüketimi kablosuz modül
LoRa yayılmış spektrum SX1268 uzun mesafe 433MHz kablosuz modül küçük boyutlu düşük güç tüketimi kablosuz modül

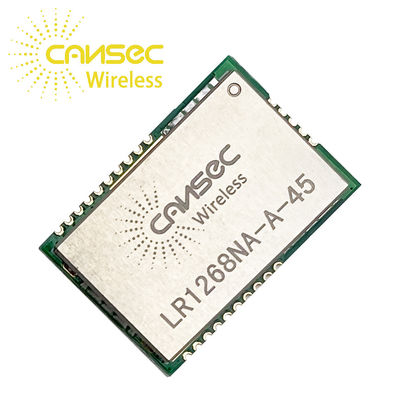

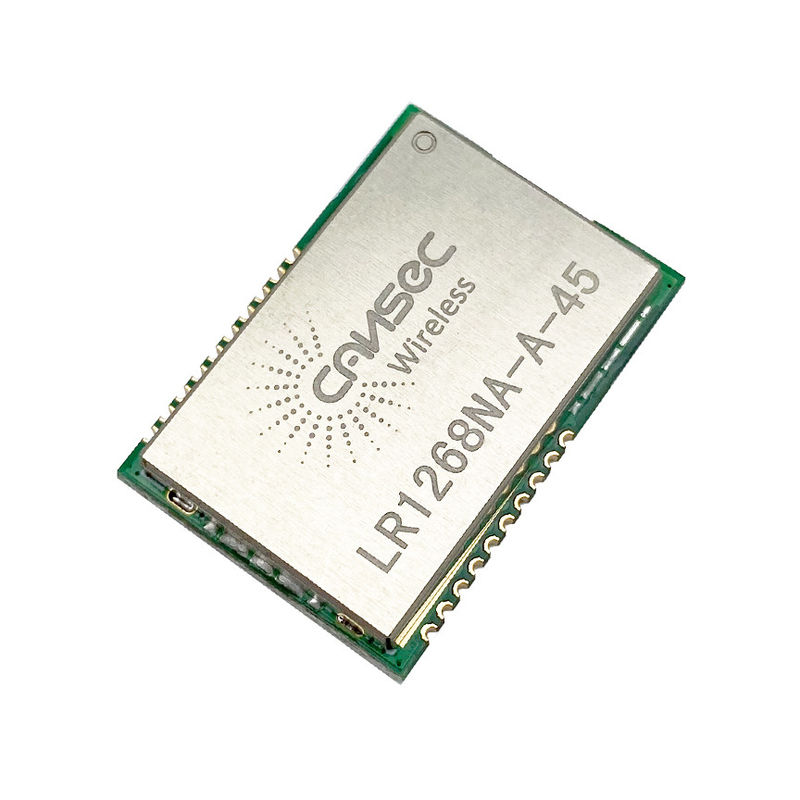

LR1268 modülü, SX1268'e dayalı olarak tasarlanmıştır.SX1268 alt GHz radyo alıcı-vericileri, uzun menzilli kablosuz uygulamalar için idealdir.Bu cihazlar, LPWAN kullanım durumları için LoRa® modülasyonunu ve eski kullanım durumları için (G) FSK modülasyonunu destekler.Cihazlar, global LoRaWAN® standardını veya tescilli protokolleri kullanan farklı uygulama gereksinimlerini karşılamak için yüksek düzeyde yapılandırılabilir.
Cihazlar, LoRa Alliance™ tarafından yayınlanan LoRaWAN spesifikasyonunun fiziksel katman gereksinimlerine uyacak şekilde tasarlanmıştır.
Telsiz, Çin düzenleyici gereksinimleri ve ETSI EN 300 220 (434 MHz) dahil ancak bunlarla sınırlı olmamak üzere radyo düzenlemeleriyle uyumluluğu hedefleyen sistemler için uygundur.410 MHz'den 810 MHz'e kadar sürekli frekans kapsamı, 490 ve 780 MHz Çin düşük güçlü kısa menzilli cihaz bantlarının desteklenmesine izin verir.
| Ped Numarası | isim | Pin Tipi | Açıklama |
| 1-12 | GND | topraklama pimi | GND'ye bağlan |
| 13 | VDD | GÜÇ | 1.8V - 3.7V ana çip beslemesi |
| 14 | DIO1 | G/Ç | Çok amaçlı dijital IO |
| 15 | MEŞGUL | Ö | meşgul göstergesi |
| 16 | NRESET | ben | Tetik girişini sıfırla |
| 17 | MİSO | Ö | SPI bağımlı çıkışı |
| 18 | MOSI | ben | SPI bağımlı girişi |
| 19 | SCK | ben | SPI saati |
| 20 | NSS | ben | SPI Köle Seçimi |
| 21 | GND | topraklama pimi | GND'ye bağlan |
| 22 | GND | topraklama pimi | GND'ye bağlan |
| 23 | RF_OUT | Ö | RF verici çıkışı |
| 24 | GND | topraklama pimi | GND'ye bağlan |
| 25 | GND | topraklama pimi | GND'ye bağlan |
