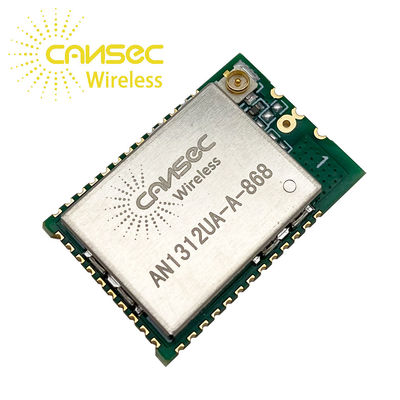

TI CC1312 IoT AES 256 Bit Alt GHz Modülü 434/470/868/915MHz 13dBm TX Gücü

AN1312 modülü, CC1312R'ye dayalı olarak tasarlanmıştır.CC1312R cihazı, Kablosuz M-Bus, IEEE 802.15.4g, IPv6 etkin akıllı nesneler (6LoWPAN), KNX RF, Wi-SUN® ve TI15.4-Stack dahil olmak üzere tescilli sistemleri hedefleyen bir Sub-1GHz kablosuz MCU'dur.

CC1312R cihazı, uygun maliyetli, ultra düşük güçlü, 2,4 GHz ve Alt 1 GHz RF cihazlarından oluşan SimpleLink™ MCU platformunun bir üyesidir.Çok düşük aktif RF ve mikrodenetleyici (MCU) akımları, 80 KB'a kadar eşlik korumalı RAM tutma özelliğine sahip μA altı uyku akımına ek olarak, mükemmel pil ömrü sağlar ve küçük düğme pillerde ve enerji hasadı uygulamalarında çalışmaya izin verir.

CC1312R cihazı, esnek, çok düşük güçlü bir RF alıcı-vericisini güçlü bir 48 MHz Arm® Cortex®-M4F CPU ile çoklu fiziksel katmanları ve RF standartlarını destekleyen bir platformda birleştirir.Özel bir Radyo Denetleyicisi (Arm® Cortex®-M0), ROM veya RAM'de depolanan düşük seviyeli RF protokol komutlarını yöneterek ultra düşük güç ve büyük esneklik sağlar.CC1312R cihazının düşük güç tüketimi, RF performansı pahasına gelmez;CC1312R cihazı mükemmel hassasiyet ve sağlamlık (seçicilik ve engelleme) performansına sahiptir.

CC1312R cihazı, eksiksiz bir RF sistemi ve çip üzerinde DC/DC dönüştürücü içeren yüksek düzeyde entegre, gerçek tek çipli bir çözümdür.Sensörler, programlanabilir, otonom bir sistem tarafından çok düşük güçte ele alınabilir.

Program ve veriler için 4KB SRAM'li ultra düşük güçlü Sensör Kontrol CPU'su.Sensör Kontrolörü, hızlı uyanma ve ultra düşük güçlü 2 MHz modu ile hem analog hem de dijital örnekleme, ara belleğe alma ve işleme için tasarlanmıştır.

• Dahili CC1312F Alt-1 GHz RF

Çip Üzerinde Sistem (SOC)

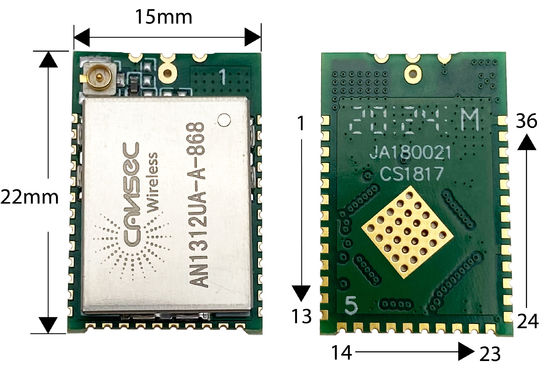

• Boyut: 15mm X 22mm X 3.2mm
• Çalışma Voltajı: 1.8V - 3.8V
• Çalışma Sıcaklığı: -20℃~+70℃
• Depolama Sıcaklığı: -40℃~+150℃
• mikrodenetleyici
• Güçlü 48-MHz Arm® Cortex®-M4F
• İşlemci
• 352KB sistem içi Programlanabilir Flash
• Protokoller ve kitaplık için 256 KB ROM

Fonksiyonlar

• 8KB Önbellek SRAM (Alternatif olarak

genel amaçlı RAM olarak mevcuttur)

• 80 KB Ultra Düşük Sızıntı SRAM
• 2-Pin cJTAG ve JTAG Hata Ayıklama
• Havadan Yükseltmeyi (OTA) destekler
• 4KB SRAM'li Ultra Düşük Güç Sensörü Denetleyicisi
• Sensör verilerini örnekleyin, saklayın ve işleyin
• Sistem CPU'dan bağımsız çalışma
• Düşük güçte çalışma için hızlı uyanma
• TI-RTOS, sürücüler, Önyükleyici ve IEEE

Optimize için ROM'da 802.15.4 MAC

uygulama boyutu

• çevre birimleri
• Dijital çevre birimleri herhangi bir yere yönlendirilebilir.

GPIO

• 4× 32 bit veya 8× 16 bit genel amaçlı

zamanlayıcılar

• 12-Bit ADC, 200 ksörnek/sn, 8-Kanal
• Dahili referans DAC'li 2 × karşılaştırıcı (1 × sürekli zaman, 1 × ultra düşük güç)
• Programlanabilir Akım Kaynağı
• 2 x UART
• 2 x SSI (SPI, MİKROTEL, TI)
• I2C
• I2S
• Gerçek Zamanlı Saat (RTC)
• AES-128 - ve 256-bit Kripto Hızlandırıcı
• Gerçek Rastgele Sayı Üreticisi (TRNG)
• 8 kanala kadar kapasitif algılama
• Entegre Sıcaklık ve pil monitörü
• Düşük Güç
• Aktif Mod RX: 8mA
• Aktif Mod TX: 27mA
• Bekleme: 1 μA (RTC açık, 80KB RAM ve

CPU tutma)

• Radyo Bölümü
• Esnek, yüksek performanslı alt 1 GHz RF

alıcı verici

• Mükemmel alıcı hassasiyeti:

SimpleLink uzun menzilli için -121 dBm

5 kbps'de mod;

-110 dBm, 50 kbps'de

• +14 dBm'ye kadar çıkış gücü

sıcaklık telafisi
