Ürün ayrıntıları:
|
| boyut: | 15 mm * 22 mm * 3,2 mm | TX Gücü: | 14 dBm |
|---|---|---|---|
| Rx hassasiyeti: | -118dBm | TX akımı: | 50mA |
| RX akımı: | 12mA | Bekleme akımı: | 1uA |
| Anten: | sarmal anten | Yonga seti: | ST'den Spirit-1 |
| Çalışma sıcaklığı: | -20 ~ 70 ℃ | Çalışma gerilimi: | 1.8~3.7V |
| Anten uzunluğu: | 25 mm maks. | Çalışma Frekansı: | 434/868 / 915MHz |
| Vurgulamak: | Cansec S1SPI-HA-A ST Modülü,Sub-G Kablosuz Verici ve Alıcı Modülü,14dBm ST Modülü |
||

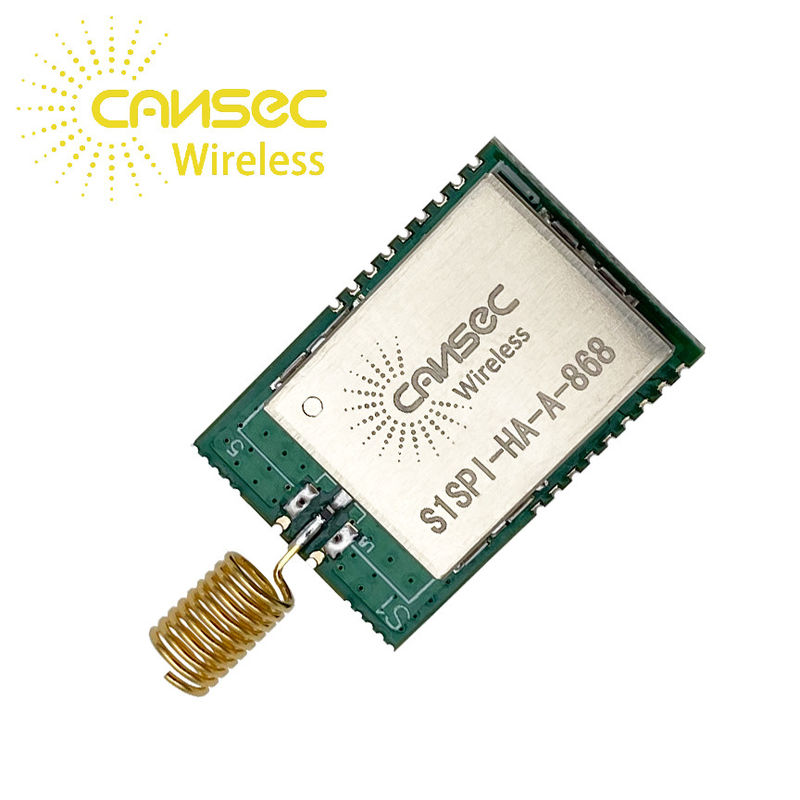

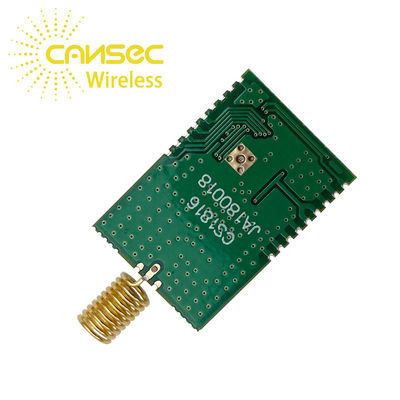

Cansec S1SPI-HA-A ST SPIRIT1QTR akıllı IoT Çözümü Düşük Güçlü Sub-G kablosuz verici ve alıcı modülü
Parametre | Minimum | Tip | Maks. | Birim | |
Çalışma gerilimi | 1.8 | - | 3.6 | V | |
Çalışma sıcaklığı | -20 | - | +70 | ℃ | |
mevcut tüketim | Uyku modu | - | - | 1 | uA |
Alma modu | - | 9.5 | 12 | mA | |
İletim Modu | - | 44 | 47.5 | mA | |
TX Gücü (Taşıyıcı için) | - | - | 14 | dBm | |
RX Hassasiyeti (Lora Modülasyonu için) | - | - | -118 | dBm | |
Mesafe | HA:110 UA:230 | m | |||
Parametre | Minimum | Tip | Maks. | Birim | |
Çalışma gerilimi | 1.8 | - | 3.6 | V | |
Çalışma sıcaklığı | -20 | - | +70 | ℃ | |
mevcut tüketim | Uyku modu | - | - | 1 | uA |
Alma modu | - | 9.6 | 10 | mA | |
İletim Modu | - | 49 | 57 | mA | |
TX Gücü (Taşıyıcı için) | - | - | 14 | dBm | |
RX Hassasiyeti (Lora Modülasyonu için) | - | - | -118 | dBm | |
Mesafe | HA:110 UA:230 | m | |||
Cansec S1SPI-HA-A ST SPIRIT1QTR akıllı IoT Çözümü Düşük Güçlü Sub-G kablosuz verici ve alıcı modülü
S1SPI-HA/UA/NA-A Modülü Spirit1 temel alınarak tasarlanmıştır.Spirit1, alt 1 GHz bandındaki RF kablosuz uygulamaları için tasarlanmış, çok düşük güçlü bir RF alıcı-vericisidir.169, 315, 433, 868 ve 915 MHz'de hem lisanssız ISM hem de SRD frekans bantlarında çalışacak şekilde tasarlanmıştır, ancak 300-348 MHz, 387-470MHz'deki diğer ek frekanslarda da çalışacak şekilde programlanabilir. , ve 779-956 MHz bantları.Hava veri hızı 1 ila 500 kbps arasında programlanabilir ve Spirit1, EN 300 220 standardına uygun kanal aralığı 12,5/25 kHz olan sistemlerde kullanılabilir.Çok az sayıda ayrık harici bileşen kullanır ve veri yönetimini, modülasyonu ve demodülasyonu destekleyen yapılandırılabilir bir temel bant modemi entegre eder.Veri yönetimi, verileri tescilli tamamen programlanabilir paket formatında işler, ayrıca M-Bus standart uyumluluk formatına (tüm performans sınıfları) izin verir.Ancak Spirit-1, paketler üzerinde FEC kodlama/kod çözmenin yanı sıra veriler üzerinde döngüsel artıklık kontrolleri gerçekleştirebilir.Spirit1, tüm yüksek hızlı bağlantı katmanı işlemlerini gerçekleştirerek genel sistem maliyetlerini azaltmak için isteğe bağlı bir otomatik onaylama, yeniden iletim ve zaman aşımı protokolü motoru sağlar.
Uygulamalar
Önerilen kullanım:
- AMR (otomatik sayaç okuma)
- Ev ve bina otomasyonu
- WSN (kablosuz sensörler ağı)
- Endüstriyel izleme ve kontrol
- Kablosuz yangın ve güvenlik alarm sistemleri
- Noktadan noktaya kablosuz bağlantı
Cansec S1SPI-HA-A ST SPIRIT1QTR akıllı IoT Çözümü Düşük Güçlü Sub-G kablosuz verici ve alıcı modülü
Anten Uzunluğu
| XXX (MHz) | S1SPI-HA-A-XXX | S1SPI-HA-C-XXX (868/915) |
| L (mm) | L (mm) | |
| 434 | 21 | -- |
| 868 | 8.5 | 25 |
| 915 | 8 | 24 |
Cansec S1SPI-HA-A ST SPIRIT1QTR akıllı IoT Çözümü Düşük Güçlü Sub-G kablosuz verici ve alıcı modülü
