Açıklama

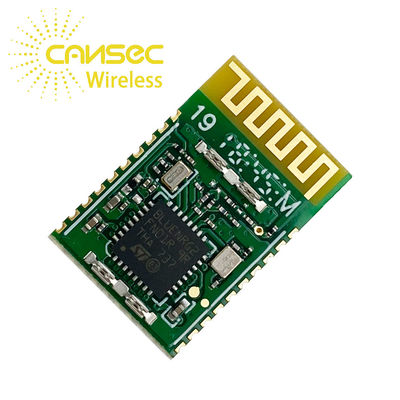

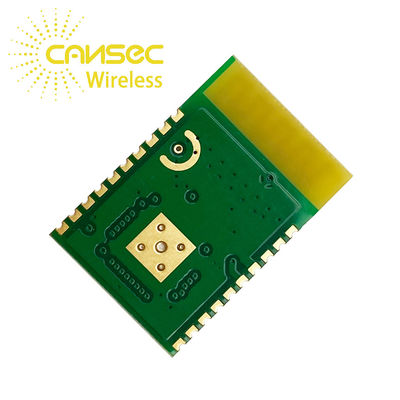

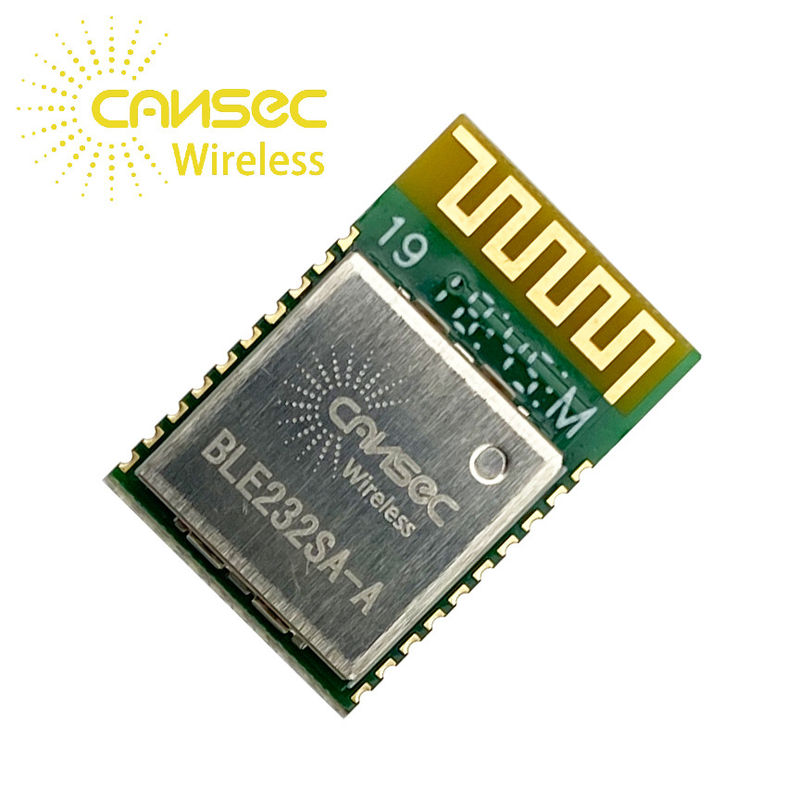

BLE232SA/UA serisi modül, ST firmasının BlueNRG-2'sine dayalı olarak tasarlanmıştır.BlueNRG-2, Bluetooth spesifikasyonu ile uyumlu, çok düşük güçlü bir Bluetooth düşük enerjili (BLE5.0) tek modlu çip üzerinde sistemdir.
BlueNRG-2, ödüllü BlueNRG ağ işlemcisinin özelliklerini genişleterek, kullanıcı uygulama kodunu çalıştırmak için gömülü Cortex M0'ın kullanılmasını sağlar.
BlueNRG-2, 256 kB programlama Flash belleği, saklamalı 24 kB statik RAM belleği (iki 12 kB banka) ve SPI, UART, I2C standart iletişim arabirimi çevre birimleri içerir.Aynı zamanda çok işlevli zamanlayıcılar, bekçi köpeği, RTC ve DMA kontrolörü içerir.
Analog sensörlerle arabirim oluşturmak ve entegre pil monitörünün ölçümünü okumak için bir ADC mevcuttur.PDM akışını işlemek için bir dijital filtre mevcuttur.
BlueNRG-2, BlueNRG radyo ile aynı mükemmel RF performansını sunar ve entegre yüksek verimli DC/DC dönüştürücü, aynı ultra düşük güç özelliklerini korur, ancak BlueNRG-2, BlueNRG uyku modu akım tüketimini daha da artırarak daha fazla artış sağlar uygulamaların pil ömründe.
Uygulamalar
- saatler
- Fitness, sağlık ve spor
- tüketici tıbbi
- Güvenlik/yakınlık
- Uzaktan kumanda
- Ev ve endüstriyel otomasyon
- Destekli yaşam
- Cep telefonu çevre birimleri
- Aydınlatma PC çevre birimi
Özellikleri
- Bluetooth 5.0 özellikleriyle uyumlu, çip üzerinde Bluetooth düşük enerjili tek modlu sistem:
master, slave ve çoklu eşzamanlı roller
LE veri paketi uzunluğu uzantısı
- Çalışma besleme gerilimi: 1,7 ila 3,6 V
- Entegre lineer regülatör ve DC-DC düşürücü dönüştürücü
- Çalışma sıcaklığı aralığı:
-30 °C ila 85 °C
- Yüksek performanslı, ultra düşük güçlü Cortex- M0 32 bit tabanlı mimari çekirdek
- Programlanabilir 256 kB Flaş
- Saklamalı 24 kB RAM (iki adet 12 kB banka)
- 1 x UART arayüzü
- 1 x SPI arayüzü
- 2 x I²C arayüzü
- 15GPIO
- 2 x çok işlevli zamanlayıcı
- 10 bit ADC
- Bekçi köpeği ve RTC
- DMA denetleyicisi
- PDM akış işlemcisi
- 32 MHz kristal osilatör
- 32 kHz kristal osilatör
- Akü voltaj monitörü ve sıcaklık sensörü
(anten konektöründe)
- Mükemmel RF bağlantı bütçesi (96 dB'ye kadar)
- Güç kontrolüne izin vermek için doğru RSSI
8.3 mA TX akımı (@ -2 dBm, 3.0 V)
- Aktif BLE yığını ile 1 µA'ya kadar akım tüketimi (uyku modu)
- Ortalama reklam akımı tüketimi
15,34 µA (reklam aralığı 1000 ms), 1 yıl, 8 ay, 230 mAh pil ile 19 gün(CR2032)
- Ortalama bağlantı akımı tüketimi
7.059 µA (bağlantı aralığı 1000 ms), 3 yıl, 10 ay, 230 mAh pil ile 12 gün(CR2032)
- Aşağıdaki radyo frekansı düzenlemeleriyle uyumlu bina uygulamaları için uygundur: ETSI EN 300 328, EN 300 440, FCC CFR47 bölüm 15, ARIB STD-T66
- UART aracılığıyla önceden programlanmış önyükleyici
- +8 dBm'ye kadar kullanılabilir çıkış gücü
Not A: BLE5.0'ın tüm özellikleri şu anda desteklenmemektedir, ancak BLE5.0'ı destekleyen en uygun maliyetli yongadır.
