Ürün ayrıntıları:
|
| Yonga seti: | maviNRG 132 | boyut: | 12.5*18.5*2.6mm |
|---|---|---|---|
| Çalışma gerilimi: | 1.7-3.6V | TX Gücü: | 8dBm |
| TX akımı: | 14.5mA | Rx hassasiyeti: | -88dBm |
| RX akımı: | 7.7mA | Uyku Akımı Tüketimi: | 0.5μA |
| I / O: | 15 | Protokol: | BLE4.2 |
| Anten: | IPEX Bağlayıcı | Çalışma sıcaklığı: | -30 ~ 85 ℃ |
| Çalışma Voltajı: | 1.7~3.6V | ||
| Vurgulamak: | ST BlueNRG-1 Bluetooth 4.2 Modülü,Bluetooth 4.2 Modülü BLE132SA/UA-A,8dBm bluetooth düşük enerji modülü |
||
DC-DC dönüştürücü aktif olmadığında güç tüketimi
| Parametre | Minimum | Tip | Maks. | Birim | |
| Çalışma gerilimi | 1.7 | - | 3.6 | V | |
| Çalışma sıcaklığı | -30 | - | 85 | ℃ | |
|
Anlık tüketim |
Yanında olmak | - | 0,5 | - | uA |
| Alma modu | - | 14.5 | - | mA | |
| İletim Modu (8dBm) | - | 28.8 | - | mA | |
| TX Gücü | - | 7 | 8 | dBm | |
| RX Hassasiyeti | - | - | -88 | dBm | |
DC-DC dönüştürücü aktifken güç tüketimi
| Parametre | Minimum | Tip | Maks. | Birim | |
| Çalışma gerilimi | 1.7 | - | 3.6 | V | |
| Çalışma sıcaklığı | -30 | - | 85 | ℃ | |
|
Anlık tüketim |
Yanında olmak | - | - | 1 | uA |
| Alma modu | - | 7.7 | - | mA | |
| İletim Modu (8dBm) | - | 15.1 | - | mA | |
| TX Gücü | - | - | dBm | ||
| RX Hassasiyeti | - | - | -88 | dBm | |

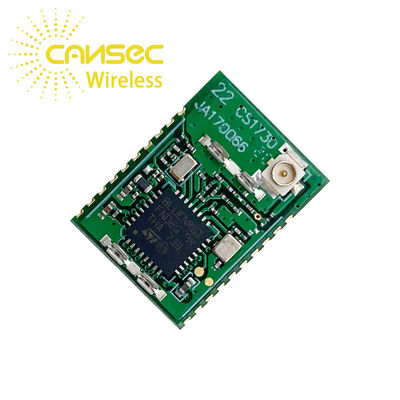

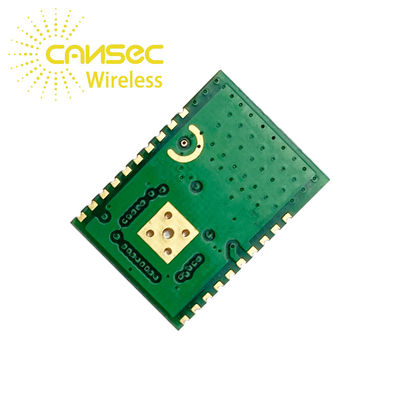

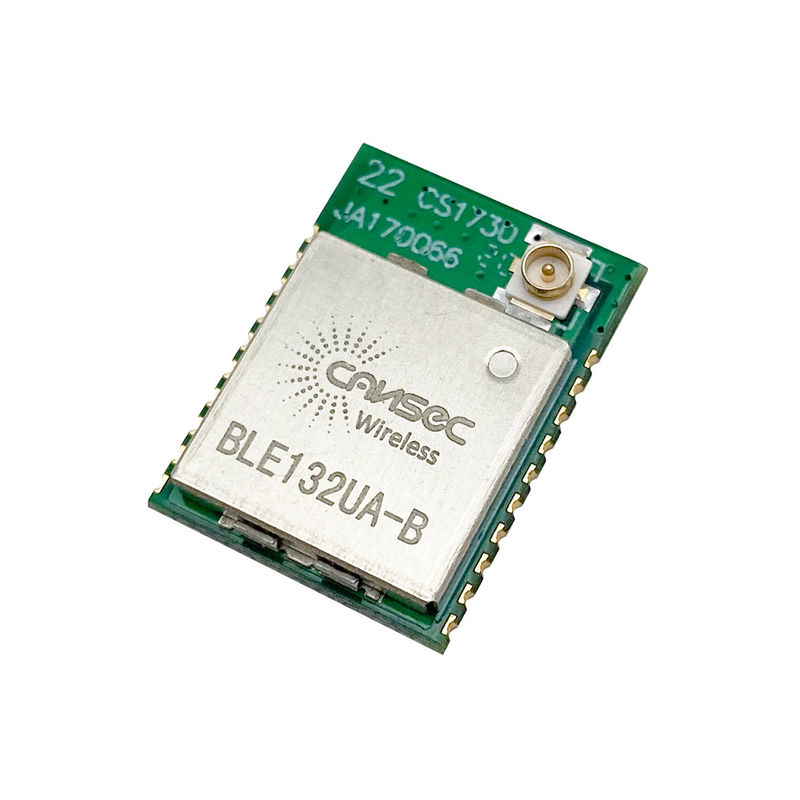

Cansec Kablosuz BLE132SA/UA-A ST BlueNRG-1 BLE4.2 2.4GHz IoT Çözümü Bluetooth için Düşük Enerji Modülü
Açıklama
BLE132SA/UA-A serisi modül, ST şirketinin BlueNRG-1'i temel alınarak tasarlanmıştır. BlueNRG-1, Bluetooth spesifikasyonu ile uyumlu, çok düşük güçlü bir Bluetooth düşük enerjili (BLE4.2) tek modlu çip üzerinde sistemdir.
BlueNRG-1, ödüllü BlueNRG ağ işlemcisinin özelliklerini genişleterek, kullanıcı uygulama kodunu çalıştırmak için gömülü Cortex M0'ın kullanılmasını sağlar.
BlueNRG-1, 160 KB programlama Flash belleği, saklamalı 24 KB statik RAM belleği (iki adet 12 KB banka) ve SPI, UART, I2C standart iletişim arayüzü çevre birimleri içerir.Aynı zamanda çok işlevli zamanlayıcılar, bekçi köpeği, RTC ve DMA kontrolörü içerir.
Analog sensörlerle arabirim oluşturmak ve entegre pil monitörünün ölçümünü okumak için bir ADC mevcuttur.Bir PDM akışını işlemek için bir dijital filtre mevcuttur.
BlueNRG-1, BlueNRG radyonun aynı mükemmel RF performansını sunar ve entegre yüksek verimli DC/DC dönüştürücü, aynı ultra düşük güç özelliklerini korur, ancak BlueNRG-1, BlueNRG uyku modu akım tüketimini daha da artırarak daha fazla artış sağlar uygulamaların pil ömründe.
