Ürün ayrıntıları:
|
| Yonga seti: | maviNRG 132 | boyut: | 12.5*18.5*2.6mm |
|---|---|---|---|
| Çalışma gerilimi: | 1.7-3.6V | TX Gücü: | 8dBm |
| TX akımı: | 14.5mA | Rx hassasiyeti: | -88dBm |
| RX akımı: | 7.7mA | Uyku Akımı Tüketimi: | 0.5μA |
| Protokol: | BLE4.2 | Anten Tipi: | PCB Anteni |
| Çalışma sıcaklığı: | -30 ~ 85 ℃ | Uygulama: | Giyilebilir kablosuz cihaz/ IoT ile ilgili cihazlar |
| Vurgulamak: | ST BLUENRG-132 Bluetooth Düşük Enerji Modülü,BLE4.2 Bluetooth Düşük Enerji Modülü,BLE132SA/UA-B |
||

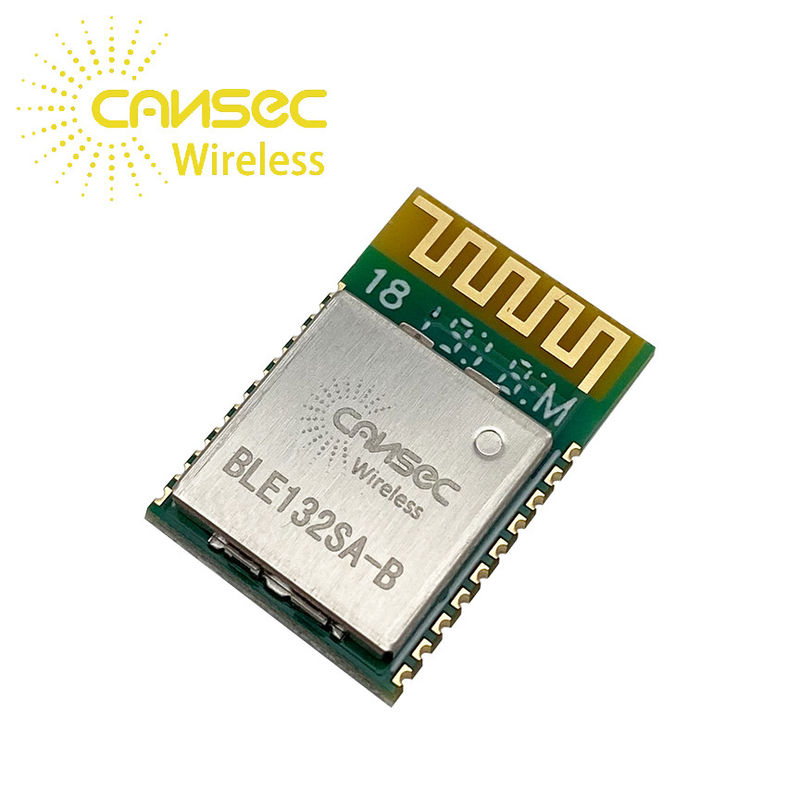

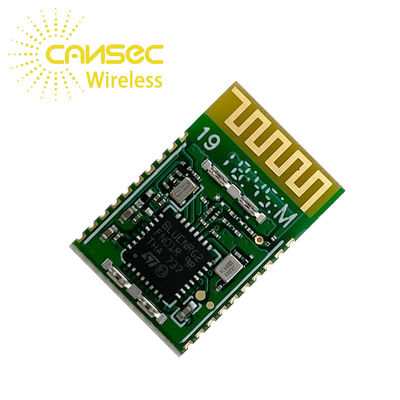

Cansec BLE132SA/UA-B 2.4GHz Blue Tooth Modülü Kablosuz ST BLUENRG-132 Ble Modülü Iot Çözümleri BLE4.2
DC-DC dönüştürücü aktif olmadığında güç tüketimi
| Parametre | Minimum | Tip | Maks. | Birim | |
| Çalışma gerilimi | 1.7 | - | 3.6 | V | |
| Çalışma sıcaklığı | -30 | - | 85 | ℃ | |
|
Anlık tüketim |
Yanında olmak | - | 0,5 | - | uA |
| Alma modu | - | 14.5 | - | mA | |
| İletim Modu (8dBm) | - | 28.8 | - | mA | |
| TX Gücü | - | 7 | 8 | dBm | |
| RX Hassasiyeti | - | - | -88 | dBm | |
DC-DC dönüştürücü aktifken güç tüketimi
| Parametre | Minimum | Tip | Maks. | Birim | |
| Çalışma gerilimi | 1.7 | - | 3.6 | V | |
| Çalışma sıcaklığı | -30 | - | 85 | ℃ | |
|
Anlık tüketim |
Yanında olmak | - | - | 1 | uA |
| Alma modu | - | 7.7 | - | mA | |
| İletim Modu (8dBm) | - | 15.1 | - | mA | |
| TX Gücü | - | - | dBm | ||
| RX Hassasiyeti | - | - | -88 | dBm | |
Cansec BLE132SA/UA-B 2.4GHz Blue Tooth Modülü Kablosuz ST BLUENRG-132 Ble Modülü Iot Çözümleri BLE4.2
Açıklama
BLE132SA/UA-A serisi modül, ST şirketinin BlueNRG-1'i temel alınarak tasarlanmıştır. BlueNRG-1, Bluetooth spesifikasyonu ile uyumlu, çok düşük güçlü bir Bluetooth düşük enerjili (BLE4.2) tek modlu çip üzerinde sistemdir.
BlueNRG-1, ödüllü BlueNRG ağ işlemcisinin özelliklerini genişleterek, kullanıcı uygulama kodunu çalıştırmak için gömülü Cortex M0'ın kullanılmasını sağlar.
BlueNRG-1, 160 KB programlama Flash belleği, saklamalı 24 KB statik RAM belleği (iki adet 12 KB banka) ve SPI, UART, I2C standart iletişim arayüzü çevre birimleri içerir.Aynı zamanda çok işlevli zamanlayıcılar, bekçi köpeği, RTC ve DMA kontrolörü içerir.
Analog sensörlerle arabirim oluşturmak ve entegre pil monitörünün ölçümünü okumak için bir ADC mevcuttur.Bir PDM akışını işlemek için bir dijital filtre mevcuttur.
BlueNRG-1, BlueNRG radyo ile aynı mükemmel RF performansını sunar ve entegre yüksek verimli DC/DC dönüştürücü, aynı ultra düşük güç özelliklerini korur, ancak BlueNRG-1, BlueNRG uyku modu akım tüketimini iyileştirerek daha fazla artış sağlar uygulamaların pil ömründe.
| ped numarası |
isim |
Pin Tipi |
Açıklama |
| 1 | RESET_N | ben | Sistem sıfırlama |
|
2 |
DIO13 |
OD | GPI 13 |
| ben | UART_CTS | ||
| G/Ç | I2C1_DAT | ||
|
3 |
DIO12 |
OD | GPI 12 |
| G/Ç | I2C1_CLK | ||
| 4 | GND | topraklama pimi | GND'ye bağlan |
| 5 | VCC | GÜÇ | Akü voltajı girişi |
| ped numarası |
isim |
Pin Tipi |
Açıklama |
|
6 |
DIO11 |
G/Ç | Genel amaçlı dijital G/Ç |
| ben | UART_RXD | ||
| G/Ç | SPI_CS1 | ||
| Ö | CLK_32K | ||
|
7 |
DIO10 |
G/Ç | Genel amaçlı dijital G/Ç |
| ben | SWDIO | ||
| Ö | SPI_OUT | ||
| Ö | CLK_32K | ||
|
8 |
DIO9 |
G/Ç | Genel amaçlı dijital G/Ç |
| ben | SWCLK | ||
| ben | SPI_IN | ||
| Ö | XO16/32M | ||
|
9 |
DIO8 |
G/Ç | Genel amaçlı dijital G/Ç |
| Ö | UART_TXD | ||
| G/Ç | SPI_CLK | ||
| ben | PDM_DATA | ||
|
10 |
DIO7/BOOT |
G/Ç |
Bootloader pini/ Genel amaçlı dijital |
| ben | UART_CTS | ||
| G/Ç | I2C2_DAT | ||
| Ö | PDM_CLK | ||
|
11 |
DIO6 |
G/Ç | Genel amaçlı dijital G/Ç |
| Ö | UART_RTS | ||
| G/Ç | I2C2_CLK | ||
| ben | PDM_DATA | ||
|
12 |
DIO5 |
G/Ç | Genel amaçlı dijital G/Ç |
| Ö | UART_TXD | ||
| G/Ç | I2C2_DAT | ||
| Ö | PWM1 | ||
|
13 |
DIO4 |
G/Ç | Genel amaçlı dijital G/Ç |
| ben | UART_RXD | ||
| G/Ç | I2C2_CLK | ||
| Ö | PWM0 | ||
|
14 |
DIO3 |
G/Ç | Genel amaçlı dijital G/Ç |
| Ö | PWM1 | ||
| ben | SPI_IN | ||
|
15 |
DIO2 |
G/Ç | Genel amaçlı dijital G/Ç |
| Ö | PWM0 | ||
| Ö | SPI_OUT | ||
| Ö | PDM_CLK |
| ped numarası |
isim |
Pin Tipi |
Açıklama |
|
16 |
DIO1 |
G/Ç | Genel amaçlı dijital G/Ç |
| Ö | UART_RTS | ||
| G/Ç | SPI_CS1 | ||
| ben | PDM_DATA | ||
|
17 |
DIO0 |
G/Ç | Genel amaçlı dijital G/Ç |
| ben | UART_CTS | ||
| G/Ç | SPI_CLK | ||
| Ö | CPUCLK | ||
|
18 |
ANATEST0/DIO14 |
G/Ç |
Analog çıkış/ Genel amaçlı dijital |
| G/Ç | I2C1_CLK | ||
| G/Ç | SPI_CLK | ||
| 19 | ADC1 | ben | ADC girişi 1 |
| 20 | ADC2 | ben | ADC girişi 2 |
Not:Daha detay Lütfen referans maviNRG-232 veri Sayfası itibaren www.ST.com.
