Ürün ayrıntıları:
|
| TX Gücü: | 8 dBm | TX akımı: | 12mA |
|---|---|---|---|
| Alım Hassasiyeti: | -102dBm | RX akımı: | 5,3 mA |
| Uyku Akımı Tüketimi: | 0.7μA | G/Ç: | 12 |
| BLE Sürümü: | BLE5.3 | ||
| Vurgulamak: | Ti CC2340 düşük güçlü Bluetooth modülü,2 4GHz düşük güçlü Bluetooth modülü,Bluetooth 5.3 wifi ble modülü |
||

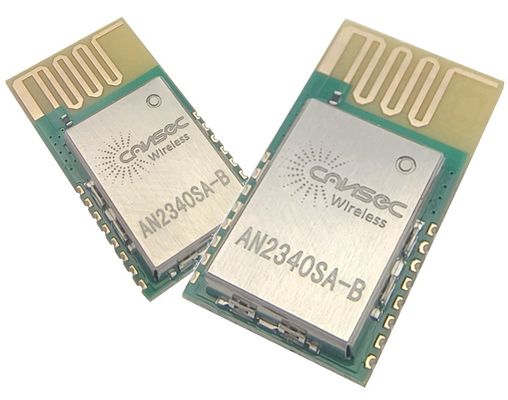

AN2340 modülü, TI'nin CC2340'ına dayalı olarak tasarlanmıştır. SimpleLink TM CC2340R5 cihazı, Bluetooth® 5.3 Düşük Enerji, Zigbee®, IEEE 802'yi hedefleyen 2.4 GHz kablosuz mikrodenezgiri (MCU) dir.15.4, ve Proprietary 2.4 GHz uygulamaları.Cihaz, düşük güçlü kablosuz iletişim için optimize edilmiştir., aydınlatma kontrolü, bemonlar), varlık izleme, tıbbi, perakende EPOS (elektronik satış noktası), ESL (elektronik raf etiketi) ve Kişisel elektronik (oyuncaklar, HID, kalemler) pazarları.Bu cihazın belirtilen özellikleri şunlardır::
* Bluetooth ® 5 özellikleri için destek: LE Kodlu PHY'ler (Uzun Menzilli), LE 2-Mbit PHY'ler (High Speed), Reklam Uzantıları, Çoklu Reklam Setleri, CSA # 2, Yön Bulma,Ayrıca Bluetooth ® 4'ten önemli özellikler için geri uyumluluk ve destek.2 ve daha önceki düşük enerji özellikleri.
* Tam kalifiye Bluetooth ® 5.3 yazılım protokol yığını SimpleLink TM CC23xx Yazılım Geliştirme Kits (SDK) ile birlikte.
* Bluetooth® mesh desteği (düşük güçli düğümler).
* SimpleLinkTM CC23x0Rx Yazılım Geliştirme Kitsinde (SDK) Zigbee® protokol yığını desteği.
* Özellikle daha uzun uyku aralıkları olan uygulamalar için önemli ölçüde pil ömrünü uzatmayı sağlayan RTC işlevsel ve tam RAM tutma ile 0.7 μA'lık ultra düşük bekleme akımı.
* Görev döngüsü BLE kullanım durumları için çok düşük ortalama radyo akımları. TX çıkış gücü ile Bluetooth® Düşük Enerji bağlantısında çalışırken ortalama radyo akımı ~ 6uA = 0dBm ve 1s bağlantı aralığı.
Bağlantılar Al↓↓↓
|
Pin NO. |
Adı | Pin Türü | Açıklama |
|---|---|---|---|
| 1 | DIO16_SWDIO | Dijital | GPIO, SWD arayüzü: mod seçimi veya SWDIO, yüksek sürücü yeteneği |
| 2 | DIO17_SWDCK | Dijital | GPIO, SWD arayüzü: saat, yüksek sürücü yeteneği |
| 3 | DIO20_A11 | Dijital veya Analog | GPIO, analog yetenek |
| 4 | DIO21_A10 | Dijital veya Analog | GPIO, analog yetenek |
| 5 | DIO24_A7 | Dijital veya Analog | GPIO, Analog yeteneği, yüksek sürücü yeteneği |
| 6 | Reset_N | Dijital giriş | Reset, aktif-düşük, İç çekim |
| 7 | DIO6_A1 | Dijital veya Analog | GPIO, analog yetenek |
| 8 | GND | Toprağa sıkıştırma | GND'ye bağlan |
| 9 | GND | Toprağa sıkıştırma | GND'ye bağlan |
| 10 | DIO_13 | Dijital | GPIO |
| 11 | DIO_12 | Dijital | GPIO, yüksek sürüş yeteneği |
| 12 | DIO_11 | Dijital | GPIO |
| 13 | DIO_8 | Dijital | GPIO |
| 14 | GND | Toprağa sıkıştırma | GND'ye bağlan |
| 15 | GND | Toprağa sıkıştırma | GND'ye bağlan |
| 16 | VDD | Güç | 1.8V ila 3.8V ana çip kaynağı |
